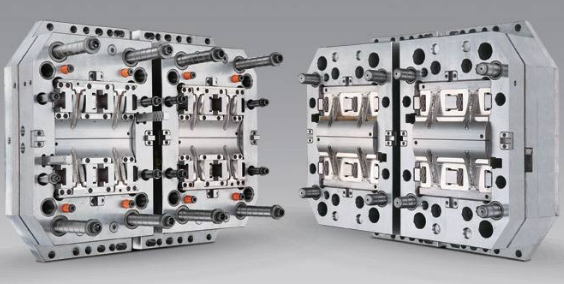

注塑模具的基本結構根據其使用功能,可分為:成型零件、澆注系統、導向機構、頂出裝置、側向分型與抽芯機構、冷卻加熱系統和排氣系統等七個部分。

注塑模具的七大組成部分解析

1.成型零件它是指構成模具型腔的零件。

主要包括:凸模、凹模、型芯、成型桿、成型環及鑲塊等零件。

2.澆注系統它是指模具中從注塑機噴嘴開始到型腔為止的塑料流動通道。

普通澆注系統是由主流道、分流道、澆口、冷料穴等組成。

3.導向機構在塑料模具中,主要有定位、導向、承受一定側壓力的作用,保證動、定模合模準確。合模導向機構由導柱、導套或導向孔(直接開在模板上)、定位錐面等組成。

4.頂出裝置主要起將制件從模具中頂出的作用,由頂桿或頂管或推板、頂出板、頂桿固定板、復位桿及拉料桿等組成。

5.側向分型與抽芯機構。

6.冷卻加熱系統。

7.排氣系統。
