深圳塑膠模具廠家,塑膠模具設計澆注系統

文章來源: 科翔模具 人氣:8354 發表時間:2019-01-10 14:54:34

澆注系統是將熔融的塑料從注塑機引到模具的每一個型腔的機構,因此其參數和形式的差異均會影響到產品的品質。通過本課學習掌握流道和澆口的設計原則及不同流道及澆口的選擇。

一.流道

二.澆口

1.澆口的設計原則

A.澆口應開在產品斷面較厚的部位、利于澆注

B.澆口位置的選擇,應使溶融料充模流程最短、減少壓力損失、

C.澆口位置的選擇,盡量避免使溶融料直接沖入型腔,否則會產生漩流、在產品上留下螺旋狀痕跡

D.澆口位置的選擇,應有利于排除型腔內的空氣

E.澆口位置的選擇,防止在產品表面產生接合線

F.澆口位置的選擇,避免正對細小型芯,使其產生變形

G.大型或遍平薄壁件成型,可采用多澆口來防止翹曲、變形、缺膠。

H.澆口應盡量開在不影響產品外觀和裝配的部位,并盡量易于修整

I.在型腔能注滿的前提下,澆口數目是愈少愈好。

2.側澆口

適用于大部塑料、各種側邊允許澆口痕跡的制品,開在制品的邊緣或邊緣頂面,又分標準入水、搭接入水和扇形入水,下圖中t為產品壁厚,L一般為(0.8—1mm)

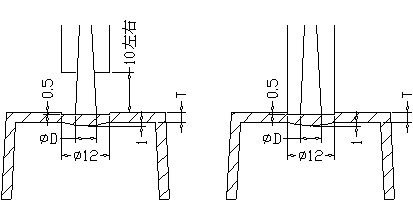

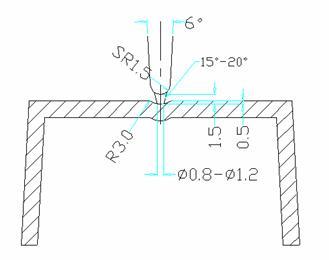

3.點澆口

適用于流動性好的塑料,以及不允許側澆口,只能在產品表面進膠的產品 ,也可用于

一模多腔的模具

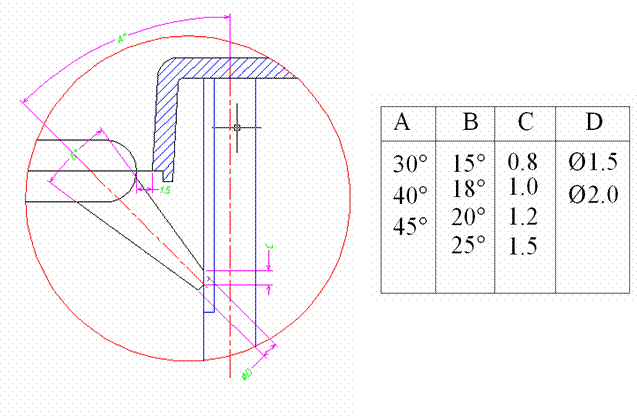

4.潛水澆口

適用于外觀不允許澆口痕跡及要求自動去除料把的模具

彎鉤形(又稱香蕉形或牛角尖形)澆口

適用于要求自動去除料把:外觀不允許澆口痕跡 ; 對一些特殊需要的產品(如產品的內表面沒有位置加骨位或骨位不夠深)對PMMA等較硬透明料不適用

6.直接澆口:對大型單一型腔產品(如盆、桶、電視機后殼、復印機前后蓋等 )成型效果非常好。

三.唧咀

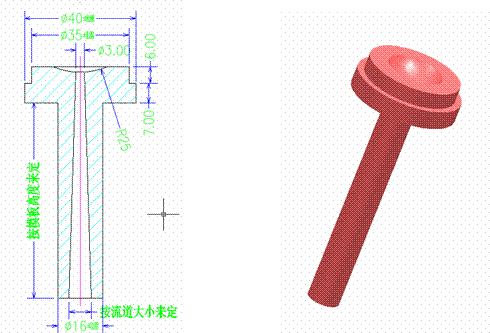

1.普通

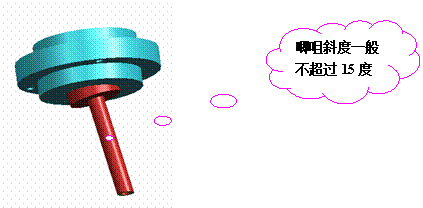

2.斜唧咀

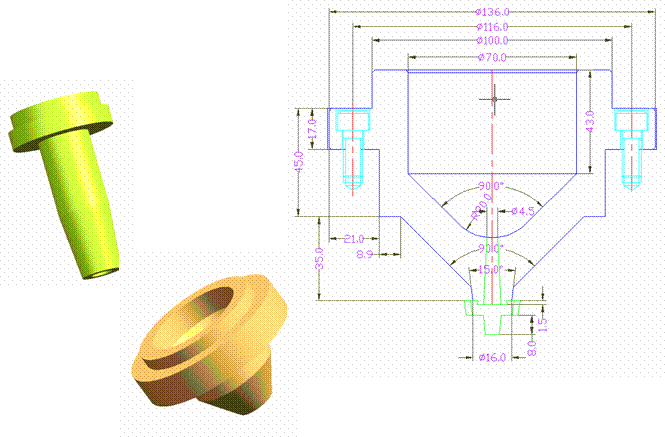

3.細水口用唧咀

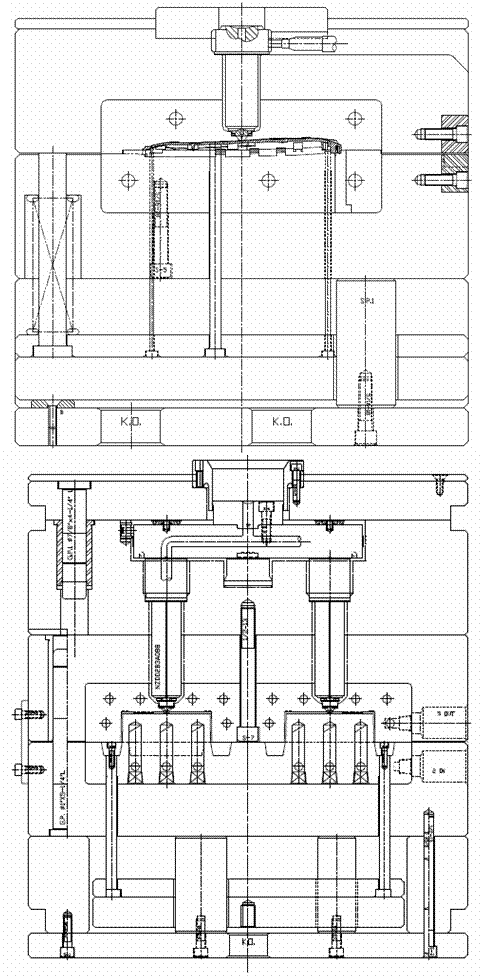

四.熱唧咀

借助加熱裝置使澆注系統中的塑料不會凝固,也不會隨產品脫模,所以又稱無流道模。

1.熱流道的優點:

A.無廢料

B.壓力損耗小

C.可縮短成型周期

D.提高產品的質量

2.熱流道的不足:

A.模具高度增加

B.成本高

C.存在熱膨脹,需計算

a。T.E.=A×B×C=預熱膨脹補償

其中A:熱咀尺寸

B:溫差,即熱咀內的料溫減模溫

C:膨脹系數和鋼材的關系:0.00000736cm/℃

b.A1=A+T.E.

其中:A:室溫下熱咀的長度

T.E.:膨脹長度

五.定位圈

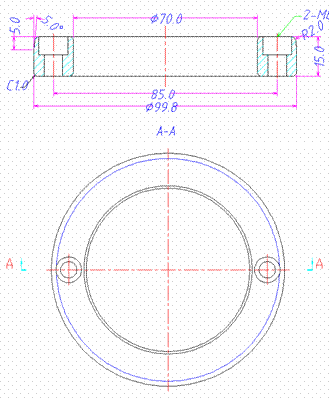

1.定位圈的尺寸參數

2.定位圈與唧咀的安裝標準
